Ako napínacia kladka keramického dopravníka znižuje opotrebenie remeňa a predlžuje prevádzkovú dobu dopravníka v náročných prevádzkach?

Prečo tradičné vodiace kladky dopravníka zlyhávajú pri abrazívnych zaťaženiach?

Napínacie kladky dopravníka sú najpočetnejšími rotačnými komponentmi v akomkoľvek systéme manipulácie so sypkým materiálom. Jeden pozemný dopravník môže niesť tisíce valčekov pozdĺž svojej dĺžky, z ktorých každý podopiera pás a jeho náklad nepretržitou rotáciou. Keď sa tieto valce zhoršia, následky presiahnu samotné voľnobežné koleso. Vychýlenie remeňa, zvýšené trenie, rozliatie materiálu, štrukturálna únava a neplánované odstávky nasledujú postupne a každá fáza degradácie urýchľuje ďalšiu.

Hlavnou príčinou predčasného zlyhania vodiacej kladky pri abrazívnych aplikáciách je kombinácia mechanického opotrebovania a vplyvu prostredia. Oceľové nosné škrupiny, dokonca aj tie s ochranným povlakom, postupne strácajú materiál, pretože tvrdé častice, ako je uhlie, ruda, slinok a troska, prechádzajú cez ich povrch. Keďže sa plášť opotrebováva nerovnomerne, môže vytvoriť ostrú hranu, ktorá pôsobí ako čepeľ proti spodnému krytu pásu. Akonáhle začne poškodenie pásu, náklady na sanáciu rýchlo eskalujú a dostupnosť dopravníka trpí.

Tri spôsoby degradácie voľnobehu v drsnom prostredí

• Opotrebenie abrazívneho plášťa:Tvrdé minerálne častice unášané medzi remeňom a povrchom vodiacej kladky pôsobia ako brúsne médium, ktoré postupne stenčuje stenu valca a vytvára povrchové nerovnosti, ktoré prenášajú napätie na remeň.
• Korozívny útok:Kyslá alebo zásaditá vlhkosť, bežná pri manipulácii s uhlím, výrobe hnojív a operáciách v pobrežných prístavoch, koroduje oceľové povrchy, urýchľuje stratu materiálu a oslabuje štrukturálnu integritu.
• Znečistenie ložísk:Prenikanie prachu cez neadekvátne tesnenia vedie k degradácii maziva, zadretiu ložísk a úplnému zlyhaniu napínacej kladky. Zaseknutá napínacia kladka sa už netočí a stáva sa nehybným miestom opotrebovania, ktoré rýchlo poškodzuje remeň.

Každý poruchový režim spája ostatné. Skorodovaný povrch je náchylnejší na abrazívne straty. Opotrebovaný povrch vytvára viac prachu, ktorý preniká do ložísk. Zadreté ložisko premení napínaciu kladku z nosného prvku na deštruktívnu prekážku. Prerušenie tohto cyklu si vyžaduje materiálne riešenie, ktoré rieši všetky tri vektory súčasne, namiesto toho, aby ich považovalo za samostatné problémy údržby.

Skryté náklady na poškodenie pásu

Inžinieri často hodnotia napínacie kladky ako nákladovú líniu spotrebného materiálu, ale skutočná ekonomická váha sedí na páse. Dopravníkový pás predstavuje jednu z najväčších samostatných investičných položiek v systéme na manipuláciu s hromadným tovarom a jeho výmena si vyžaduje predĺžené prestoje, ťažké zdvíhacie zariadenia a kvalifikovanú prácu pri spájaní. Keď opotrebovaná škrupina napínacej kladky vytvorí ostrú hranu, odoberá materiál krytu remeňa zrýchleným tempom. Výsledné poškodenie pásu je zriedka viditeľné, kým nie je kryt natoľko narušený, že odkryje kostru.

Vo vysokotonážnych prevádzkach môže remeň, ktorý by inak slúžil desaťročie, zlyhať za polovicu času, keď nie je pod kontrolou opotrebovanie spôsobené napínaním. To je dôvod, prečo by sa výber napínacej kladky mal považovať za rozhodnutie o ochrane pásu, nie len ako rozhodnutie o obstaraní valca. Stav povrchu každého napínacieho kolesa pri prenášaní priamo ovplyvňuje, ako dlho remeň prežije.

Rozloženie zaťaženia a geometria valčekov

Porucha vodiacej kladky nie je len otázkou materiálu. Geometria žľabu, rozstup a zarovnanie určujú, ako sa zaťaženie rozloží na pás a aký veľký kontaktný tlak zažije každý valec. Keď sú napínacie kolesá rozmiestnené príliš široko alebo keď je valec umiestnený nižšie ako jeho susedia, remeň sa zakrýva do medzery, čím sa zvyšuje lokalizované napätie a urýchľuje sa opotrebovanie remeňa aj postihnutého valca.

• Správny uhol žľabu:Prispôsobenie uhla žľabu k uhlu uloženia materiálu zabraňuje posúvaniu nákladu a znižuje zaťaženie okrajov vonkajších valcov.
• Konzistentná výška valca:Valec, ktorý sedí aj niekoľko milimetrov nízko, sa stáva ohniskom opotrebovania a absorbuje neúmerné zaťaženie z pásu.
• Správne rozostupy:Rozostup napínacích kolies musí zodpovedať hmotnosti remeňa, hmotnosti materiálu a limitu priehybu, ktorý udržiava remeň v rámci prijateľných prahov napätia.
• Disciplína vyrovnania:Rám dopravníka, ktorý nie je pravouhlý, núti pás bežať proti napínacím prírubám, čo spôsobuje trenie a predčasné zlyhanie na oboch stranách.

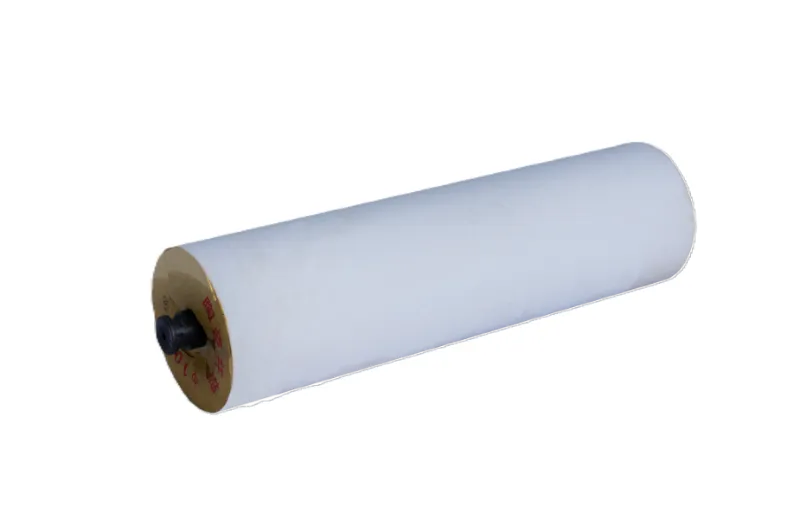

Čo robí keramické vodiace kladky dopravníkov odolné voči opotrebovaniu a korózii?

Keramické ložiskové škrupiny sú vyrobené z oxidu hlinitého, materiálu s tvrdosťou približujúcou sa tvrdosti diamantu na Mohsovej stupnici. Keramika sa formuje vysokoteplotným spekaním a vytvára hustý, neporézny povrch, ktorý odoláva mechanickému oderu aj chemickému napadnutiu. Na rozdiel od ocele, ktorá sa pri ochrane spolieha na povrchové nátery, odolnosť keramického valca proti opotrebeniu je vlastná jeho sypkému materiálu, takže ho nemožno poškriabať až na mäkší podklad.

Vlastnosti materiálu, ktoré definujú výkon

Vyššie uvedená tabuľka zdôrazňuje kritický rozdiel. Keramika nielenže prekonáva oceľ v jedinom rozmere. Poskytuje kombináciu tvrdosti, chemickej inertnosti a hladkosti povrchu, ktorej sa žiadna kovová alebo polymérová alternatíva nevyrovná súčasne. Keramický povrch tiež vytvára stabilný oxidový film, ktorý odrádza od priľnavosti materiálu, takže lepkavý alebo vlhký náklad sa nehromadí na čelnej strane valca a nevyhodí pás.

Povrchové inžinierstvo a uvoľňovanie materiálu

Adhézia je nedoceneným faktorom zlyhania voľnobežky. V aplikáciách manipulujúcich s hlinou, vlhkým uhlím alebo minerálnymi koncentrátmi sa materiál môže prilepiť na povrchy oceľových valcov, čím sa vytvorí hrudkovitá vrstva, ktorá zmení efektívny priemer vodiacej kladky. Valec s nahromadenou hrudkou sa otáča nerovnomerne, vyvoláva vibrácie pásu a môže prinútiť pás, aby sa pohyboval na jednu stranu. Operátori často reagujú zvýšením napätia alebo nastavením tréningových voľnobehov, čím sa symptóm skôr maskuje, než aby sa vyriešil.

Nízka povrchová energia leštenej keramickej škrupiny túto priľnavosť dramaticky znižuje. Materiál, ktorý by sa inak prilepil na oceľový povrch, sa vplyvom gravitácie a prirodzeného ohybu pásu odlupuje. Postupom času to znamená menej manuálnych čistiacich zásahov, dôslednejšie sledovanie pásu a nižšiu spotrebu energie pohonu, pretože pás sa nezdvíha cez nahromadené nečistoty.

Dizajn ložísk a tesnení v keramických valčekoch

Keramická škrupina je len taká dobrá ako ložisková zostava v nej. Vysokokvalitné keramické valčeky používajú precízne opracované ložiskové puzdrá, labyrintové tesnenia a v niektorých prevedeniach viac stupňov tesnenia na vylúčenie prachu a zadržanie mastnoty. Dutina ložiska je zvyčajne vyplnená vysokokvalitným lítiovým alebo syntetickým mazivom vybraným pre rozsah prevádzkových teplôt.

• Labyrintové tesnenie:Bezkontaktné tesniace dráhy vytvárajú kľukatú cestu, ktorá blokuje prachové častice a zároveň umožňuje hriadeľu voľne sa otáčať.
• Záloha tesnenia pery:Sekundárne kontaktné tesnenie poskytuje konečnú bariéru v extrémne prašných podmienkach.
• Zadržiavanie mastnoty:Správne zabalené ložiská udržujú mazací film, ktorý zabraňuje kontaktu kov na kov a hromadeniu tepla.
• Materiál hriadeľa:Oceľ hriadeľa odolná voči korózii zabraňuje hrdzaveniu a zadretiu hriadeľa vo vnútri otvoru ložiska.

Ako sa porovnávajú keramické vodiace kladky s oceľovými a kompozitnými alternatívami?

Výber materiálu napínacej kladky vyžaduje vyváženie viacerých výkonnostných kritérií so špecifickými požiadavkami aplikácie. Nižšie uvedené porovnanie čerpá z pozorovaní v teréne z náročných operácií v oblasti ťažby, cementu a manipulácie v prístavoch, kde spoľahlivosť napínacieho hriadeľa priamo ovplyvňuje dostupnosť systému a pracovné zaťaženie údržby.

Porovnanie životnosti a ochrany remeňa

Údaje rozprávajú konzistentný príbeh naprieč odvetviami. V linkách na výrobu cementu preukázali keramické valce životnosť až 80 000 hodín, čo je zhruba štvor- až päťnásobok oproti bežným oceľovým vodiacim kladkám. V aplikáciách pobrežných prístavov odolnosť keramiky proti korózii znamená, že valčeky nepotrebujú ochranné nátery, ktoré by nakoniec zlyhali. Pri manipulácii s uhlím znížená adhézia udržuje pásy v správnom pohybe bez neustáleho zásahu operátora.

Hluk, vibrácie a spotreba energie

Hluk a vibrácie sú často prehliadané v špecifikáciách voľnobehu, napriek tomu sú spoľahlivými indikátormi stavu systému. Opotrebovaná oceľová kladka s nepravidelným povrchom vytvára vibrácie, ktoré sa šíria pozdĺž pásu a do konštrukcie dopravníka. Táto vibrácia uvoľňuje spojovacie prvky, unavuje zvary a zvyšuje rýchlosť zlyhania ložísk v susedných valcoch. Vytvára tiež pracovné prostredie, ktoré je nepohodlné a potenciálne nebezpečné.

Keramické valce bežia hladšie, pretože ich povrchy zostávajú rozmerovo stabilné počas celej životnosti. Namerané zníženie hluku približne o 15 decibelov v porovnaní s oceľovými valcami je významné v uzavretých prekladiskách a tuneloch, kde hladiny zvuku môžu prekročiť limity bezpečného vystavenia. Nižšie vibrácie tiež znamenajú nižší valivý odpor, ktorý sa premieta do zníženej potreby hnacieho výkonu po celej dĺžke dlhého dopravníka.

Kde každý materiál vyhráva

• keramika:Behy nesúce vysokú abráziu, korozívne prostredie, zóny s vysokou teplotou a aplikácie s problémami s priľnavosťou materiálu.
• Oceľ:Primárne nárazové zóny, služby s nízkym oderom a situácie, kde sú najnižšie počiatočné náklady dominantným kritériom.
• Polymér:Ľahká doprava, mierny oder a aplikácie, kde je nízka hmotnosť a tichá prevádzka dôležitejšia ako tepelná odolnosť.
• Gumený kotúč:Nakladacie miesta a prepravné žľaby, kde je primárnou požiadavkou tlmenie nárazov.

Kedy by ste mali pre váš systém špecifikovať napínaciu kladku keramického dopravníka?

Keramické vodiace kladky nie sú univerzálnou náhradou každého valčeka na každom dopravníku. Poskytujú najvyššiu hodnotu, keď prevádzkové prostredie vyžaduje podmienky, ktoré rýchlo degradujú konvenčné komponenty. Nasledujúce kritériá pomáhajú určiť, či je keramika vhodnou špecifikáciou pre danú pozíciu na dopravnej linke.

Aplikácie s vysokou prioritou pre keramické vodiace kladky

1. Vysoko abrazívne materiály:Uhlie, železná ruda, medený koncentrát, slinok, troska a stavebný odpad z demolácií obsahujú ostré, tvrdé častice, ktoré obrusujú oceľové povrchy.
2. Korozívne prostredie:Závody na výrobu hnojív, zariadenia na výrobu chlóru a zásad, pobrežné prístavy a všetky prevádzky, kde vlhkosť prenáša kyslé alebo zásadité zlúčeniny na konštrukciu dopravníka.
3. Vysokoteplotný servis:Koksovne, aglomeračné závody a linky na prívod cementových pecí, kde si dopravovaný materiál zadržiava zvyškové teplo, ktoré degraduje polymérové ​​alebo potiahnuté valce.
4. Problémy s tvorbou materiálu:Lepkavý alebo vlhký náklad, ktorý sa prilepí na oceľové valčeky, čo spôsobí nesprávne nastavenie remeňa a zvýšené požiadavky na výkon pohonu.
5. Vzdialené alebo ťažko prístupné inštalácie:Pozemné dopravníky prechádzajú terénom, kde je obmedzený prístup k údržbe a výmena komponentov je nákladná v pracovných hodinách.

Kde keramika nemusí byť prvou voľbou

• Primárne zóny dopadu:Oblasť priamo pod výstupom žľabu vyžaduje valčeky absorbujúce náraz. Keramické vodiace kladky by sa mali inštalovať po prúde, potom, čo sa prúd materiálu usadí na pás.
• Ľahké čisté aplikácie:Na dopravu suchých, neabrazívnych materiálov v kontrolovanom prostredí môžu štandardné oceľové alebo polymérové ​​vodiace kladky poskytnúť primeraný výkon pri nižších počiatočných nákladoch.
• Systémy s vážnymi problémami so sledovaním pásu:Zatiaľ čo keramické vodiace kladky znižujú nesúosovosť súvisiacu s adhéziou, neopravujú problémy so štrukturálnym vyrovnaním. Prioritou je riešenie štvorca rámu a cvičného napínacieho kladky.
• Extrémne nárazové zaťaženie:Operácie, pri ktorých bežne padajú veľké hrudky na nosnú dráhu, vyžadujú skôr valčeky s odolnosťou proti nárazu než tvrdé keramické škrupiny.

Pre operácie, ktoré spadajú do kategórií s vysokou prioritou, špecifikovanie aKeramické vodiace kladkostrojepredstavuje skôr cielené inžinierske rozhodnutie než prémiový upgrade aplikovaný bez rozdielu. Správny prístup je zmapovať profil opotrebenia dopravníka a nainštalovať keramické valčeky na miesta, kde je najzávažnejší oder, korózia alebo adhézia.

Výpočet hranice špecifikácie

Praktickou metódou pri rozhodovaní o umiestnení keramiky je rozdelenie dopravníka do zón na základe expozície. Nakladacia zóna je spracovaná samostatne a špecifikovaná nárazovými valcami. Prvých päťdesiat metrov po nakladaní je zvyčajne vystavených najväčšiemu oderu, pretože materiál sa stále usadzuje a jemné častice sú stále prenášané vzduchom. Stredná prevádzka zažíva ustálené opotrebovanie. Výtlačný a spätný chod majú svoje vlastné odlišné vzory opotrebovania.

Keramické valce ponúkajú najvyššiu návratnosť v zónach, kde dochádza k trvalému opotrebeniu abrazívnym účinkom a kde by bola oprava poškodenia pásu najnákladnejšia. V mnohých inštaláciách najlepšie funguje hybridný prístup: nárazové valčeky v nakladacom bode, keramické valčeky cez nosné časti s vysokým opotrebovaním a štandardné valčeky na spätnom chode, kde je zaťaženie ľahké a odieranie minimálne. Táto stratégia zónovania zachytáva výhody výkonu bez prehnanej špecifikácie celého dopravníka.

Ako udržiavať keramické vodiace kladky pre maximálnu životnosť?

Keramické vodiace kladky vyžadujú menej časté zásahy ako oceľové valčeky, nie sú však bezúdržbové. Štruktúrovaný kontrolný program zaisťuje, že výhody keramickej technológie sa plne prejavia počas životnosti súčiastky a zachytí zriedkavé poruchy skôr, ako poškodí remeň.

Kontrolný zoznam rutinnej kontroly

• Vizuálna kontrola rotácie:Skontrolujte, či sa každá vodiaca kladka voľne otáča rukou alebo pomocou prenosného rotačného nástroja. Keramický valec, ktorý sa prestal otáčať, sa opotrebuje na jednej strane a stratí svoju výkonnostnú výhodu.
• Hodnotenie stavu povrchu:Skontrolujte keramický plášť, či neobsahuje triesky, praskliny alebo stratu glazúry. Menšie nerovnosti povrchu môžu byť prijateľné, ale hlboké trhliny, ktoré odhaľujú hriadeľ, vyžadujú výmenu.
• Overenie integrity pečate:Keramické vodiace kladky používajú na ochranu ložísk labyrintové alebo okrajové tesnenia. Skontrolujte, či okolo koncových uzáverov neuniká mazivo alebo nevniká prach, čo naznačuje degradáciu tesnenia.
• Pozorovanie pri sledovaní pásu:Sledujte polohu remeňa cez keramické napínacie časti. Posun v sledovaní môže naznačovať zaseknutý valec alebo zmenu vzoru nakladania materiálu.
• Kontrola uťahovacieho momentu:Skontrolujte, či sú skrutky konzoly a spoje rámu utiahnuté. Vibrácie môžu časom uvoľniť upevňovacie prvky, aj keď sú valce zdravé.

Pokyny na čistenie a manipuláciu

Hladký keramický povrch prirodzene zbavuje väčšinu materiálu, ale pri lepivých aplikáciách môže byť potrebné pravidelné čistenie. Na odstránenie nahromadeného materiálu stačí voda, najlepšie zmäkčená. Nepoužívajte čistiace prostriedky ani abrazívne čistiace prostriedky, pretože môžu zanechať zvyšky, ktoré podporujú priľnavosť a môžu napadnúť materiály tesnenia.

Pri manipulácii s keramickými vodiacimi kladkami počas inštalácie alebo výmeny zabráňte nárazom keramického povrchu o tvrdé predmety. Materiál je tvrdý, ale nie odolný voči nárazom. Spadnutá napínacia kladka môže prasknúť, aj keď poškodenie nie je okamžite viditeľné, a prasknutá škrupina môže náhle zlyhať, keď je zaťažená. Náhradné valčeky skladujte na polstrovaných stojanoch a prepravujte ich v originálnom balení, kedykoľvek je to možné.

Postupy mazania ložísk

Väčšina keramických napínacích koliesok sa dodáva s ložiskami s uzavretou životnosťou, čo znamená, že nie je potrebné žiadne mazanie v teréne. Vo vysokoteplotných alebo vysokorýchlostných aplikáciách však niektoré konštrukcie obsahujú mazacie armatúry, ktoré umožňujú pravidelné premazávanie. Ak je špecifikované domazávanie, používajte len mazivo odporúčané výrobcom. Miešanie nekompatibilných mazív môže spôsobiť rozpad maziva, čo vedie k zadretiu ložiska.

Aké postupy inštalácie a uvedenia do prevádzky chránia keramické valčeky?

Dokonca aj ten najlepší valec bude mať nižšiu výkonnosť, ak je nainštalovaný nesprávne. Keramické vodiace kladky sú presné komponenty a spôsob, akým sú namontované, zarovnané a uvedené do prevádzky, určuje, či dodajú svoju plnú životnosť alebo predčasne zlyhajú z príčin, ktorým sa dá vyhnúť.

Základy zarovnania a rozstupov

• Pravoúhlosť rámu:Pred inštaláciou valčekov skontrolujte, či je rám dopravníka štvorcový a rovný. Rám, ktorý nie je štvorcový, núti remeň bežať proti napínacím prírubám, čím vzniká trenie na oboch stranách.
• Konzistencia výšky valca:Pomocou šnúry alebo laserovej vodováhy skontrolujte, či všetky valce v sekcii sedia v rovnakej výške. Nízky valec sa stáva ohniskom opotrebovania.
• Správna orientácia zátvoriek:Nainštalujte konzoly tak, aby valec sedel kolmo v žľabe bez krútenia. Skrútený valec spôsobuje nerovnomerný kontakt remeňa a zrýchlené opotrebovanie.
• Správne rozostupy:Riaďte sa technickým plánom rozstupov pre šírku pásu a materiálové zaťaženie. Nerozširujte rozostupy, aby ste znížili počet komponentov.

Kontrola uvedenia do prevádzky po inštalácii

1. Test manuálnej rotácie:Pred spustením dopravníka ručne otočte každý novo nainštalovaný valec. Každý valec, ktorý sa voľne netočí, musí byť vyšetrený a opravený.
2. Sledovanie pásu:Spustite dopravník naprázdno a sledujte pohyb pásu cez nové časti valcov. Pred naložením materiálu vykonajte úpravy cvičných napínacích kolies.
3. Načítaná skúšobná verzia:Materiál zavádzajte postupne a sledujte polohu pásu, prúd motora a akýkoľvek neobvyklý hluk z nových pozícií valcov.
4. Tepelná kontrola:Po niekoľkých hodinách prevádzky skontrolujte ložiskové puzdrá, či nie sú nadmerne zahrievané. Teplé ložiská indikujú problém s mazaním alebo vyrovnaním.
5. Dokumentácia:Zaznamenajte si dátum inštalácie, polohu a typ valca, aby ste mohli systematicky riadiť intervaly kontrol a plánovanie výmeny.

Správne sprevádzkovaný dopravník s keramickými valčekmi v správnych polohách bude fungovať tichšie, bude lepšie sledovať a bude vyžadovať menej zásahov ako dopravník vybavený výhradne oceľovými valčekmi. Vo fáze inštalácie je táto spoľahlivosť buď zabezpečená, alebo premrhaná. Investícia času do zosúladenia a overovania počas uvádzania do prevádzky sa vráti rokmi stabilnej prevádzky.
