Pri manipulácii so sypkým materiálom púta pozornosť samotný dopravný pás. Je to viditeľné, drahé a samozrejme rozhodujúce pre operácie. Napriek tomu komponenty, ktoré podopierajú pás – zostavy valčekov nesúcich dopravník, ktoré každý deň znášajú zaťaženie tisíckami ton materiálu – určujú životnosť pásu priamejšie než ktorýkoľvek iný faktor. Nesprávne nastavený alebo zadretý valec nesúci dopravník vytvára miesto opotrebenia, ktoré obrusuje kryt pásu, vytvára teplo, zvyšuje spotrebu energie a v konečnom dôsledku spôsobuje predčasnú výmenu pásu, ktorá stojí desiatky tisíc dolárov.

Valec nesúci dopravníkvýrobcovia zareagovali špecializovanými návrhmi, ktoré riešia špecifické prevádzkové výzvy: hromadenie materiálu, vedenie pásu, odolnosť voči nárazom a korózia prostredia. Spomedzi týchto špecializovaných variantov, špirálová napínacia kladka, paralelná hrebeňová kladka, napínacia kladka typu obráteného V a napínacia kladka keramického dopravníka slúžia na odlišné aplikácie. Tieto typy dopravníkových valčekov majú spoločné výrobné prvky – vysokofrekvenčné zvárané rúry, nylonové tesnenia s vysokou hustotou, ložiská a kruhovú oceľ – líšia sa však konfiguráciou povrchu a funkčnou optimalizáciou.

Prečo je výber valčeka nesúceho dopravník dôležitý

Dopravníkový systém je len taký spoľahlivý ako jeho nosná valčeková súprava. Valec nesúci dopravník podopiera pás a zaťaženie materiálu pri zachovaní správneho zarovnania pásu. Keď valec zlyhá, následky sa striedajú:

• Poškodenie pásu: Zaseknutý valec nesúci dopravník sa stane nehybným brúsnym povrchom, ktorý vyryje drážku do pohyblivého krytu pásu
• Zvýšený odpor: Nerotujúce alebo vysoko odolné valčeky zvyšujú spotrebu energie hnacieho motora
• Rozliatie materiálu: Nesprávne zarovnané valčeky umožňujú nesprávne vedenie pásu a vysypanie materiálu z boku systému
• Konštrukčné napätie: Nerovnomerný odpor valčeka vytvára zmeny napätia remeňa, ktoré namáhajú spoje a pohony

Špecializované konštrukcie nesúce valčeky dopravníkov opísané nižšie sa zameriavajú na špecifické režimy porúch bežné v konkrétnych odvetviach a aplikáciách.

Špirálová vodiaca kladka: Samočistenie lepivých materiálov

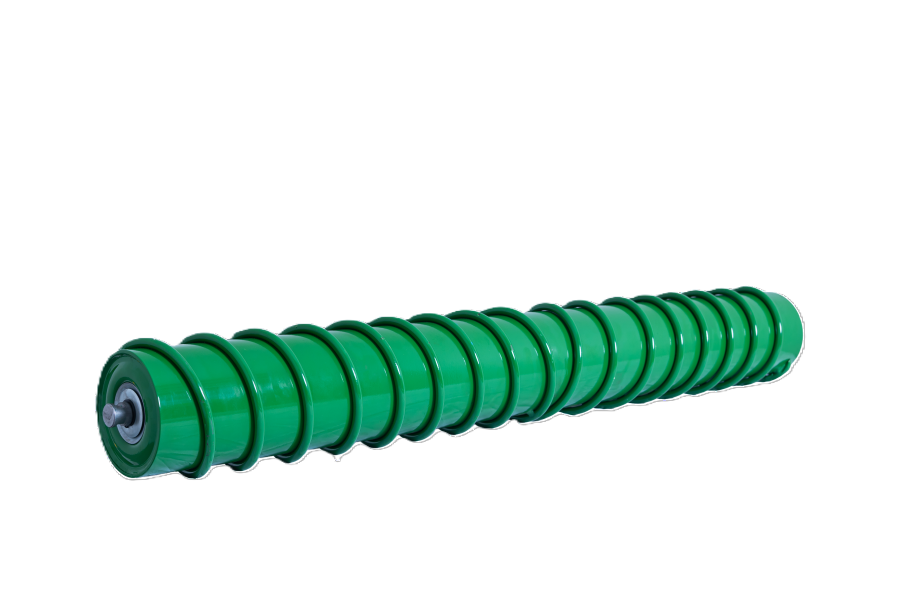

Špirálové napínacie koleso je variant valčeka nesúceho dopravník určený pre aplikácie, kde spätný prenos materiálu priľne k povrchu pásu. Špirálové napínacie koleso, vyrobené z vysokofrekvenčne zváraných rúr, nylonových tesnení s vysokou hustotou, špirálových pružín, ložísk a kruhovej ocele, má konfiguráciu špirálového povrchu.

Prevádzkový princíp

Keď pás prechádza cez špirálové napínacie koleso, špirálový vzor vytvára rozdielne kontaktné body, ktoré prerušujú povrchové napätie medzi pásom a priľnutým materiálom. Lepkavé usadeniny – hlina, mokrý piesok, drvená ruda s vlhkosťou – sa uvoľňujú z povrchu pásu, namiesto toho, aby sa hromadili na nosnom valci dopravníka.

Kľúčové aplikácie

• Spracovanie kameniva a piesku
• Manipulácia s hlinou a minerálmi
• Úpravne uhlia
• Akýkoľvek pás prepravujúci lepkavé materiály alebo materiály s vysokou vlhkosťou

Špirálová konštrukcia znižuje potrebu samostatných škrabiek a čističov pásov, ktoré si samy vyžadujú údržbu a nastavenie. Pre operátorov, ktorí hľadajú valec nesúci dopravník s pasívnou samočistiacou schopnosťou, poskytuje špirálová napínacia kladka bezúdržbové riešenie.

Parallel Comb Idler: Čistenie spätného pásu so samočistiacou štruktúrou

Paralelný hrebeňový napínač je jedným typomdopravníkový nosný valecšpeciálne nakonfigurované pre aplikácie spätného pásu. Je vyrobený z vysokofrekvenčne zváraných rúr, nylonových tesnení s vysokou hustotou, hrebeňových gumových krúžkov, rozperiek, ložísk a kruhovej ocele.

Funkcia vratného pásu

Na spiatočnej strane dopravníkového systému – časť pásu, ktorá sa pohybuje prázdna pod nosnou dráhou – sa môže hromadiť unášaný materiál, ktorý odpadáva pozdĺž spiatočnej cesty a vytvára problémy s upratovaním. Paralelné hrebeňové napínacie koleso je valec nesúci dopravník určený na upevnenie vratných pásov pri súčasnom zabezpečení aktívneho čistenia.

Samočistiace vlastnosti

Gumové krúžky v tvare hrebeňa vytvárajú mechanické čistenie povrchu pásu. Keď vratný pás prechádza cez tento valec nesúci dopravník, priľnutý materiál sa uvoľní a odpadne, namiesto toho, aby putoval s pásom k zadnej kladke. Medzi kľúčové výkonnostné atribúty patria:

• Nízka hlučnosť: Hrebeňový dizajn znižuje kontaktný hluk v porovnaní s valčekmi s pevným povrchom
• Hrubá stena rúrky: Vylepšená štrukturálna odolnosť pre servis na spätnej strane
• Flexibilné otáčanie: Nízky valivý odpor minimalizuje stratu výkonu
• Nízky odpor: Znížený odpor ložísk v porovnaní s konvenčnými vratnými kladkami

Pre zariadenia, ktoré zápasia so spätným transportom materiálu po vratných dráhach dopravníka, ponúka paralelný hrebeňový napínač pasívne riešenie čistenia, ktoré nevyžaduje žiadne externé napájanie alebo riadiace systémy.

Obrátená kladka typu V: Potlačenie a sledovanie pásu

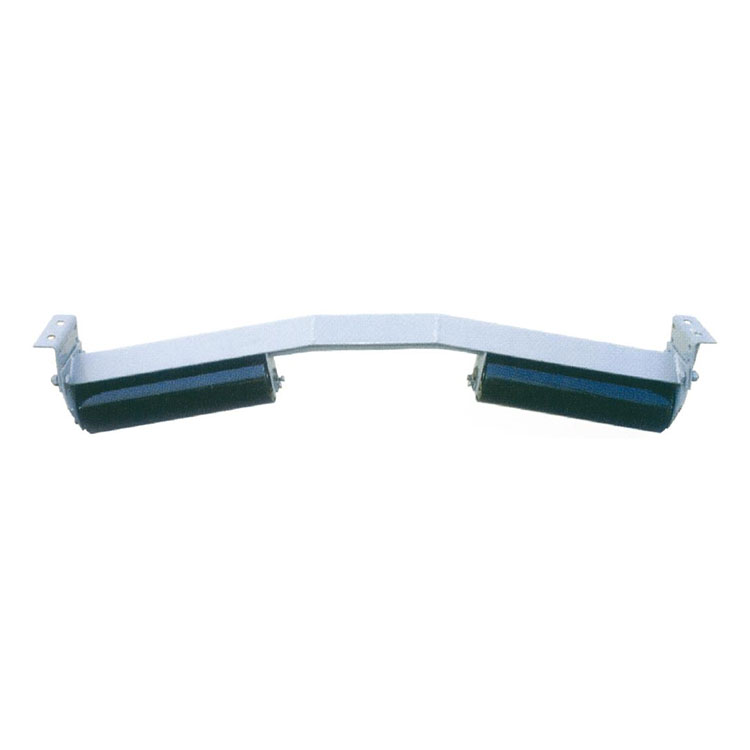

Napínací kladka typu obrátené V je valec nesúci dopravník, ktorý sa primárne používa na upevnenie zmeny uhla spätného pásu v systémoch pásových dopravníkov. Jeho primárnou funkciou je potlačenie pásu – zabránenie vyleteniu pásu smerom nahor a poškriabaniu konštrukčných komponentov.

Funkcia potlačenia pásu

Na dlhých dopravníkoch, najmä na tých, ktoré majú šikmé časti alebo vysoké rýchlosti pásu, sa vratný pás môže zdvihnúť z napínacích valcov v dôsledku dynamiky napätia pásu alebo unášania vzduchu. Pás, ktorý letí nahor, sa dotkne konštrukčnej ocele – priečnych nosníkov, nosníkov, chodníkov – čo spôsobí odretie krytu a potenciálne poškodenie okrajov pásu.

Konfigurácia obráteného V tohto dopravníkového nesúceho valčeka vytvára profil, ktorý zachytáva pás a drží ho dole, pričom zachováva konzistentný kontakt a zároveň umožňuje voľné otáčanie. Na rozdiel od napínacích kolies s plochým spätným chodom, ktoré umožňujú vertikálny pohyb pásu, tvar obráteného V fyzicky obmedzuje polohu pásu.

Tesnenie a ochrana životného prostredia

Oba konce tohto dopravníkového nesúceho valčeka obsahujú labyrintové tesniace štruktúry kombinované s obojstranne utesnenými ložiskami. Tento dvojitý bariérový systém poskytuje:

• Ochrana proti prachu: Labyrintové tesnenia zabraňujú vniknutiu jemných častíc
• Vodeodolnosť: Obojstranné tesnenia zabraňujú vlhkosti vo vlhkom prostredí
• Predĺžená životnosť ložísk: Vylúčenie kontaminácie priamo koreluje so životnosťou ložísk

V prípade valčekových produktov s dopravníkmi, ktoré pracujú v prašnom alebo mokrom prostredí – bane, lomy, vonkajšie skladové dopravníky – kvalita tesnenia je často rozdielom medzi tromi mesiacmi a tromi rokmi životnosti.

Keramické vodiace kladkostroje: Odolnosť proti oderu a korózii

Keramická vodiaca kladka dopravníka je valec nesúci dopravník skonštruovaný s povrchmi z oxidu hlinitého (alumina), a nie z ocele alebo gumy. Tento výber materiálu poskytuje špecifické výhody pre agresívne aplikácie.

Vlastnosti materiálu

Keramika z oxidu hlinitého (Al₂O₃) ponúka:

• Vysoká tvrdosť: Presahuje 80 na stupnici Rockwell HRA, výrazne tvrdšia ako oceľ
• Odolnosť voči kyselinám: Nie je ovplyvnená kyslými roztokmi, ktoré korodujú oceľové valce
• Odolnosť voči alkáliám: Chemicky stabilný v zásaditom prostredí
• Odolnosť proti oderu: Prežije kontakt s ostrými, tvrdými materiálmi, ktoré by poškodili oceľ alebo gumu

Vhodné aplikácie

Keramický dopravníkový valec je široko používaný v baníctve, piesku a štrku, oceliarskej metalurgii, chemickom priemysle a ďalších priemyselných odvetviach, kde:

• Materiály s vysokou tvrdosťou (železná ruda, taconit, žula) rýchlo opotrebúvajú oceľové vodiace kladky
• Korózne prostredia (zariadenia na výrobu hnojív, manipulácia s chemikáliami) napádajú oceľové povrchy
• Vysoké rýchlosti pásu urýchľujú opotrebovanie povrchov valcov nesúcich konvenčný dopravník

Kompromisy

Keramické vodiace kladky zvyčajne stoja viac ako oceľové kladky a sú ťažšie, čo si vyžaduje zohľadnenie kapacity remeňového pohonu a konštrukčnej podpory. Avšak pri prevádzkach, v ktorých dochádza k výmene napínacej kladky každých pár mesiacov v dôsledku oderu, je predĺžená životnosť keramiky často dôvodom na zvýšenie ceny. Keramický nosný valec dopravníka ponúka dlhšie intervaly medzi výmenami, čím sa znižujú náklady na prácu a prestoje na údržbu.

Spoločné ukazovatele kvality výroby

Pri všetkých typoch valčekov nesúcich dopravník – špirálový, hrebeňový, s obráteným V, keramický – určité výrobné charakteristiky naznačujú kvalitu bez ohľadu na konfiguráciu.

Vysokofrekvenčné zvárané potrubie

Rúrkové teleso valčeka nesúceho dopravník musí byť rovné, okrúhle a s rovnomernou hrúbkou steny. Vysokofrekvenčné zváranie vytvára šev s minimálnym vnútorným zábleskom a konzistentnou metalurgiou. Nekvalitné rúrky spôsobujú excentricitu valcov, vytvárajúce vibrácie a chvenie pásu.

Nylonové tesnenia s vysokou hustotou

Tesnenia vylučujú kontamináciu. Tesnenia s nízkou hustotou absorbujú vlhkosť, napučiavajú a strácajú účinnosť. Nylon s vysokou hustotou zachováva rozmerovú stabilitu, zadržiava mazivo a chráni pred nečistotami. Valčekové tesnenie dopravníka je často komponentom, ktorý určuje životnosť.

Ložiská

Obojstranne utesnené ložiská (nazývané aj ložiská s uzavretou životnosťou) sú predmazané a nevyžadujú žiadnu údržbu. Výber valčekových ložísk dopravníka musí zodpovedať požiadavkám na zaťaženie a rýchlosť; poddimenzované ložiská predčasne zlyhávajú, zatiaľ čo predimenzované ložiská zbytočne zvyšujú náklady.

Okrúhla oceľ

Konce hriadeľov a montážne plochy ložísk vyžadujú dobré zaoblenie a povrchovú úpravu. Nepresné hriadele spôsobujú nesúososť, nerovnomerne zaťažujú ložiská a spôsobujú skoré zlyhanie zostavy nesúceho valčeka dopravníka.
